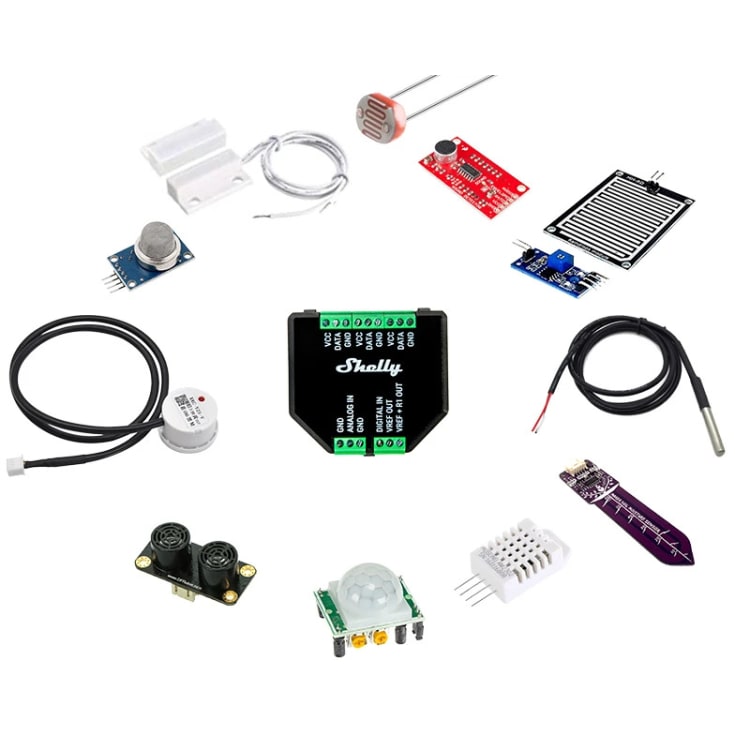

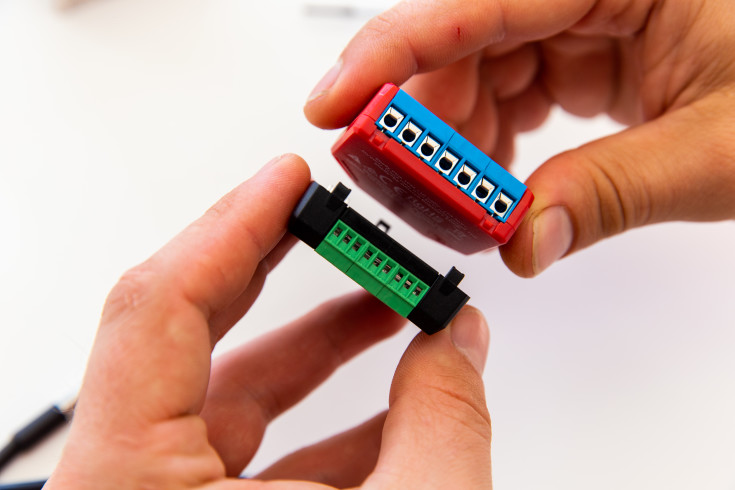

Shelly Plus-tillegget er en liten modul som kan klikkes på alle Shelly Plus-enheter, og gir mye ny funksjonalitet til Shelly-enhetene. Shelly Plus Add-On har både digital og analog inngang og kan kobles til opptil fem temperatursensorer eller en enkelt temperatur- og fuktighetssensor. Funksjon Når Shelly Plus Add-On legges til en Shelly Plus enhet, må den aktiveres i appen, hvoretter det er mulig å aktivere sensorene du har koblet til enheten. Enheten støtter følgende typer enheter: •Opptil 5 temperatursensorer type DS18B20 •Temperatur- og fuktighetssensor type DHT22 •NTC-motstander med 10 kΩ nominell motstand og β=4000 K •Fotomotstander •PIR-sensorer •Jordfuktighetssensorer •Ultralydsensorer •Kapasitive vannstandssensorer •Lyddetektorer •Andre analoge sensorer med 0 - 10 V utgangsspenning Eksempler på bruk •Dørbryter: legg til en dørbryter til din Plus Add On for å overvåke åpne/lukkeposisjonen til garasjeporten. Anbefalt sammen med Shelly Plus 1. •Vannnivåsensor: legg til en nivåsensor til Plus Add On for å overvåke vannstanden i bassenget eller akvariet. Anbefales sammen med Shelly Plus 1 eller Plus 1PM. •Varme: legg til to DS18B20 temperatursensorer og mål forover- og returvarmen. •Vind: med en vindsensor kan markisen din automatisk trekkes tilbake når det begynner å blåse. Anbefalt med Shelly Plus 14:00. •Jordfuktighet: legg til en jordfuktighetssensor slik at vanningssystemet kan starte automatisk når gresset er for tørt. Anbefalt sammen med Shelly Plus 1. Tilkobling Shelly Plus Add On fungerer ikke frittstående. Enheten må klikkes inn i en hvilken som helst Shelly Plus-enhet, og gir dermed økt funksjonalitet til Shelly Plus-enheten. Shelly Plus Add On trenger ikke å kobles til Shelly Plus-enheten, da den er utstyrt med pinner som automatisk kobles til Shelly Plus-enheten. De to enhetene er galvanisk isolert fra hverandre. Terminaler Innganger: •1 analog inngang: ANALOG IN •1 digital inngang: DIGITAL IN Utganger: •1 referansespenningsutgang: VREF OUT •1 referansespenning gjennom en pull-up motstandsutgang: VREF + R1 OUT •2 minus terminaler: GND* Kablingsgrensesnitt: 3 Strømforsyningsutganger for sensorer (koblet til samme PCB-spor): VCC 3 sensordataterminaler (koblet til samme PCB-spor): DATA 3 minus minaler: GND* * Koblet til samme PCB-punkt. Lenker Teknisk dokumentasjon: https://kb.shelly.cloud/knowledge-base/shelly-plus-add-on Generell informasjon: https://www.shelly.cloud/en-dk/products/product-overview/shelly- pluss tillegg
OBS! Vi har mottatt informasjon om dette produktet direkte fra vår leverandør, og derfor kan det være informasjon, spesifikasjoner eller priser som ikke fremkommer eller er misvisende. Har du spørsmål om produktet, er du alltid velkommen til å kontakte vår kundeservice.
