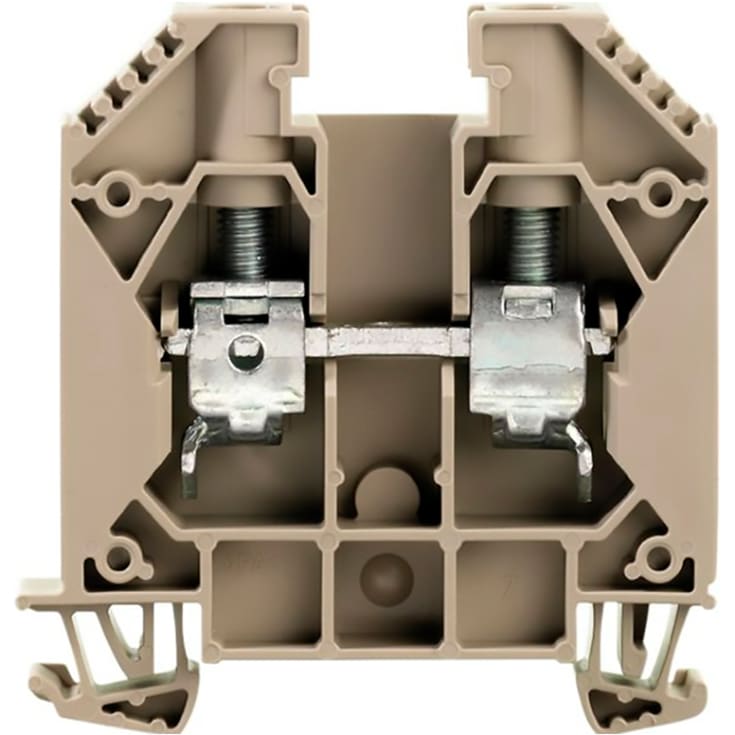

Rekkeklemme WDU 16 beige

Rekkeklemme WDU 16, beige skrue/skrue

WDU-rekkeklemmer/ledningsterminaler

WDU-serien er et omfattende produktsortiment av ledningsterminaler – fra 0,05 mm² til 300 mm² – noe som betyr at du har forskjellige alternativer til rådighet for å løse oppgavene dine.
Weidmüller bruker herdet stål for mekanisk styrke og fortinnet kobber av høy kvalitet for optimal ledningsevne. Alle materialer overholder RoHS-kravene.

Når det gjelder funksjonalitet, er WDU-serien perfeksjon ned til minste detalj, og skrueterminalen har satt standarden for terminaler i lang tid. Kombinasjonen av fordeler er uten sidestykke og setter W-serien i en ledende posisjon i markedet.

W-standard

• Samme designstørrelse fra 2,5 til 10 mm²
• Ledningsstørrelser fra 0,05 til 300 mm²
• Stort spenn i hver klemme

W-kompakt (Kompakt)

• Mindre fysisk størrelse
• Identifisert med en "N" i typebetegnelsen
• Ledningsstørrelser fra 0,05 til 150 mm²

Elektriske og mekaniske egenskaper og fordeler:

• Klemme laget av herdet stål for svært høy kontaktkraft
• Kobbersamleskinne med tinnoverflate sikrer lavt spenningsfall.

Skruterminaler (WQV) eller pluggterminaler (ZQV) kan velges etter behov.
For skrueterminaler er pluggbare jumpere (ZQV) helt unike, med en betydelig tidsbesparelse.
Jumpere med opptil 10 poler er tilgjengelige som standard i 2,5 og 4 mm².
ZQV kan enkelt og greit justeres i lengde og kontaktpunkter, ved ganske enkelt å kutte ønsket lengde og fjerne de unødvendige forbindelsesbena.

WDU-rekkeklemmer er laget av termoplastmateriale

• CTI 600
• Termisk stabil opptil 120 °C
• UL 94 Brennbarhetsklasse V0
• Inneholder ikke halogen eller fosfor

• Elastisk spenning i klemmen kompenserer for endringer på grunn av temperatursvingninger (forhindrer at de løsner).
• Vedlikeholdsfri: ikke behov for å stramme klemskruen etter
• Vibrasjonssikker tilkobling: mange W-klemmer er sertifisert for jernbanebruk i henhold til EN 61373
• Høyeste kontaktkraft av alle tilkoblingstyper.

Sikker drift

• Beskyttet mot berøring av tilkoblede ledere, selv når jumpere er montert
• Klemmene leveres med en åpen klemme, noe som gjør installasjonen raskere og forhindrer installasjon under klemmen.
• Utformingen av kabeltrakten sikrer at kabelen føres direkte inn i klemmen.
• Klemmens design sikrer at ledere alltid er riktig sentrert, både den minste og den største trådkvadraten, samt når 2 identiske ledere er montert i klemmen.
• WDU-serien er i noen tilfeller godkjent for å tillate montering av 2 identiske ledere i samme klemme *)
• WDU-terminalene kan brukes for noen versjoner og under visse betingelser for montering av aluminiumledere *)

*) se mer i katalogen eller ring oss for mer informasjon

Standarder

• Typetest i henhold til IEC 60947-7-1/-2/-3
• Nasjonale og internasjonale godkjenninger
• En stor portefølje av UL- og CSA-godkjenninger
• W-serien sertifisert for jernbaneapplikasjoner
• ATEX-godkjenning

Spesifikasjoner for denne varianten

• Maks. ledertverrsnitt, fintråd uten endehylse: 0,82 mm²
• Maks. ledertverrsnitt, fintråd med endehylse: 0,82 mm²
• Maks. ledertverrsnitt enkelttrådet: 0,82 mm²
• Maks. ledertverrsnitt flertrådet: 0,82 mm²
• Nominell strøm: 76 A
• Nominell spenning: 1000 V
• Elektrisk tilkobling: Skruetilkobling
• Antall nivåer: 1
• Antall klemmeposisjoner per nivå: 2
• Egnet for ledermateriale: Kobber
• Monteringsmetode: DIN-skinne 35 mm
• Isolasjonsmateriale: Termoplast
• Driftstemperaturområde: -60 °C
• Flammehemmende grad: UL94 V0
• Bredde: 11,9 mm
• Høyde: 60 mm
• Dybde: 62,5 mm
• Eksplosjonstestet versjon 'Ex e': Ja
• Endepute kreves: Ja
• Farge: Beige
